XD2系列基本型PLC，包含16、24、32、48、60點規格。
適用于小點數的簡單應用場合，能夠滿足用戶的基本使用需求。
速度和容量較XC系列大幅度提升
輸入類型：NPN
輸出類型：晶體管（T）、繼電器（R）
電源規格：AC220V
支持基本順控指令和部分應用指令
支持X-NET現場總線功能
支持高速計數、脈沖輸出、頻率測量等特殊功能
標配RS232口，用于編程下載
不支持右擴展模塊、但可外接左擴展ED、擴展BD（16點除外）
XD2系列基本型PLC，包含16、24、32、48、60點規格。
適用于小點數的簡單應用場合，能夠滿足用戶的基本使用需求。
速度和容量較XC系列大幅度提升
輸入類型：NPN
輸出類型：晶體管（T）、繼電器（R）
電源規格：AC220V
支持基本順控指令和部分應用指令
支持X-NET現場總線功能
支持高速計數、脈沖輸出、頻率測量等特殊功能
標配RS232口，用于編程下載
不支持右擴展模塊、但可外接左擴展ED、擴展BD（16點除外）
型號一覽表
型號 | 輸入點數 （DC24V） | 輸出點數 （R，T） | ||||||
AC電源 | DC電源 | |||||||
繼電器輸出 | 晶體管輸出 | 晶體管繼電器混合輸出 | 繼電器輸出 | 晶體管輸出 | 晶體管繼電器混合輸出 | |||
NPN 型 | XD2-16R-E | XD2-16T-E | - | XD2-16R-C | XD2-16T-C | - | 8點 | 8點 |
XD2-24R-E | XD2-24T-E | XD2-24RT-E | XD2-24R-C | XD2-24T-C | XD2-24RT-C | 14點 | 10點 | |
XD2-32R-E | XD2-32T-E | XD2-32RT-E | XD2-32R-C | XD2-32T-C | XD2-32RT-C | 18點 | 14點 | |
XD2-48R-E | XD2-48T-E | XD2-48RT-E | XD2-48R-C | XD2-48T-C | XD2-48RT-C | 28點 | 20點 | |
XD2-60R-E | XD2-60T-E | XD2-60RT-E | XD2-60R-C | XD2-60T-C | XD2-60RT-C | 36點 | 24點 | |
基本規格
項目 | 規格 |
絕緣電壓 | DC500V 2MΩ以上 |
抗噪聲 | 噪聲電壓1000Vp-p 1us脈沖1分鐘 |
空氣 | 無腐蝕性、可燃性氣體 |
環境溫度 | 0℃~60℃ |
環境濕度 | 5%~95%（無凝露） |
PORT0 | RS-232，X-NET通訊方式，程序上下載和監控 |
PORT1 | RS-232，連接觸摸屏或上位機調試 |
PORT2 | RS-485，連接智能儀表、變頻器等 |
PORT3 | 擴展ED通訊口 |
安裝 | 可用M3的螺絲固定或直接安裝在寬35mm的DIN46277導軌上 |
接地 | 第三種接地（不可與強電系統公共接地） |
性能規格
項 目 | 規 格 | |||||||
程序執行方式 | 循環掃描方式 | |||||||
編程方式 | 指令、梯形圖并用 | |||||||
處理速度 | 0.05us | |||||||
停電保持 | 使用FlashROM及鋰電池（3V紐扣電池） | |||||||
用戶程序容量※1 | 256KB； | |||||||
I/O 點數 ※2 | 總點數 | 16點 | 24點 | 32點 | 48點 | 60點 | ||
輸入 點數 | 8點 X0~X7 | 14點 X0~X15 | 18點 X0~X21 | 28點X0~X33 | 36點X0~X43 | |||
輸出 點數 | 8點 Y0~Y7 | 10點 Y0~Y11 | 14點 Y0~Y15 | 20點Y0~Y21 | 24點Y0~Y27 | |||
內部線圈（X）※3 | 1280點：X0~X77、X10000~X11777、X20000~X20177、X30000~X30077 | |||||||
內部線圈（Y）※4 | 1280點：Y0~Y77、Y10000~Y11777、Y20000~Y20177、Y30000~Y30077 | |||||||
內部線圈 （M、HM） | 11008點 | M0~M7999【HM0~HM959】※5 | ||||||
特殊用※6 M0~SM2047 | ||||||||
流程（S） | 1152點 | S0~S1023【HS0~HS127】 | ||||||
定時器（T） | 點數 | 672點 | T0~T575【HT0~HT95】 | |||||
規格 | 100ms定時器：設置時間0.1~3276.7秒 10ms定時器：設置時間0.01~327.67秒 1ms定時器：設置時間0.001~32.767秒 | |||||||
計數器（C） | 點數 | 672點 | C0~C575【HC0~HC95】 | |||||
規格 | 16位計數器：設置值K0~32,767 32位計數器：設置值-2147483648~＋2147483647 | |||||||
數據寄存器（D） | 11048字 | D0~D7999【HD0~HD999】※5 | ||||||
特殊用※6 SD0~SD2047 | ||||||||
FlashROM寄存器 （FD） | 8144字 | FD0~FD6143 | ||||||
特殊用※6 SFD0~SFD1999 | ||||||||
高速處理功能 | 高速計數、脈沖輸出、外部中斷 | |||||||
口令保護 | 6位長度ASCII | |||||||
自診斷功能 | 上電自檢、監控定時器、語法檢查 | |||||||
注釋：
※1：用戶程序容量，指保密下載時的最大程序容量。
※2：I/O點數，指用戶可從外部接入、輸出信號的端子數。
※3：X，指內部輸入繼電器，超出I點數的X可用作中間繼電器。
※4：Y，指內部輸出繼電器，超出O點數的Y可用作中間繼電器。
※5：【】標志，為默認的斷電保持區域,不可更改。
※6：特殊用，指被系統占用的特殊用途的寄存器，不可另作他用。
※7：輸入線圈、輸出繼電器/晶體管的編號為八進制數，其他存儲器的編號均為十進制數。
※8：沒有與外設實連的I/O可作為快速內部繼電器使用。
功能配置表
×不支持 √支持
系列及 點數 | USB口 | 232口 | 通信 | 擴展 模塊 | 擴展 BD板 | 高速計數路數 | 脈沖輸出路數（T型 /RT型） | 外部中斷 | ||
485 通信 | 自由 通信 | 遞增 模式 | AB相 | |||||||
XD2系列 | ||||||||||
XD2-16 | × | 2 | √ | √ | × | × | 3 | 3 | 2 | 6 |
XD2-24 | × | 2 | √ | √ | × | 1塊 | 3 | 3 | 2 | 10 |
XD2-32 | × | 2 | √ | √ | × | 1塊 | 3 | 3 | 2 | 10 |
XD2-48 | × | 2 | √ | √ | × | 2塊 | 3 | 3 | 2 | 10 |
XD2-60 | × | 2 | √ | √ | × | 2塊 | 3 | 3 | 2 | 10 |
注意：所有機型均標配時鐘功能。
外觀尺寸圖（單位：mm）

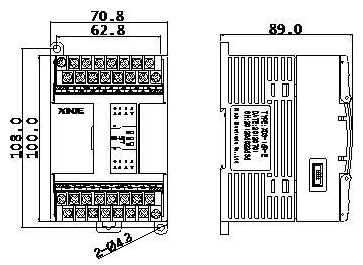

16點外觀尺寸圖：

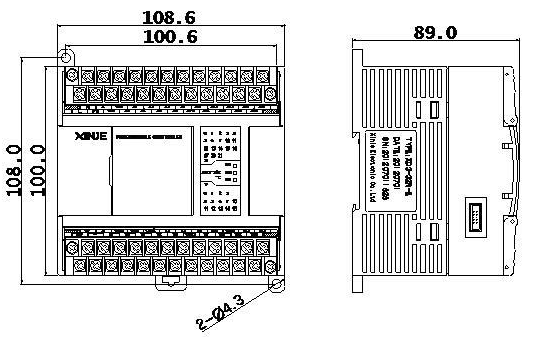

24/32點外觀尺寸圖：

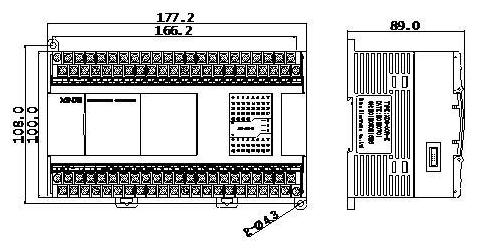

48/60點外觀尺寸圖：
 |
